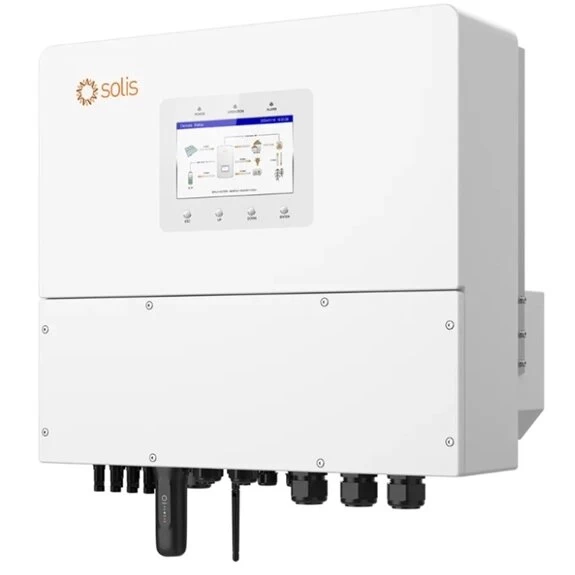

Hibridinis inverteris Solis EH3P20K-H-S6 20kW

20 kW hibridinio inverterio Solis-EH3P20K-H-S6 techniniai parametrai Nuolatinė srovė (įvestis) FV pusėje rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 40 kW; maksimali naudingoji fotovoltinio modulio įvesties galia: 32 kW; maksimali įvesties įtampa: 1000 V; vardinė įtampa: 600 V; paleidimo įtampa: 160 V; MPPT įtampos diapazonas: 200–850 V; maksimali įvesties srovė: 20 A / 20 A / 20 A / 20 ; maksimali trumpojo sujungimo srovė: 30 A / 30 A / 30 A / 30; Maks. įvesties galia vienam MPPT: 9 kW; MPPT sk./ maks. įvesties grupių skaičius: 4 / 4. Akumuliatorius akumuliatoriaus tipas: Ličio – jonų; akumuliatoriaus įtampos diapazonas: 120–800 V; maks. įkrovos / iškrovos galia: 20 kW; maks. įkrovos / iškrovos srovė: 50 A; komunikacija: CAN / RS485. Kintamoji srovė (išvestis) Tinklo pusėje vardinė išvesties galia: 20 kW; maksimali tariama išvesties galia: 20 kVA; vardinė tinklo įtampa: 3/N/PE, 380 / 400 V; vardinis tinklo dažnis: 50 Hz / 60 Hz; vardinė tinklo išvesties srovė: 30,4 A / 28,9 A; maksimali išvesties srovė: 30,4 A / 28,9 A; galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo); THDi: < 3 %. Nuolatinė srovė (įvestis) Tinklo pusėje maksimali įvesties galia: 30,0 kW; maksimali įvesties srovė: 45,6 A; vardinė tinklo įtampa: 3/N/PE, 380 / 400 V; vardinis tinklo dažnis: 50 Hz / 60 Hz. Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje vardinė išvesties galia: 20 kW; pikinė tariamoji išėjimo galia: 2 kartus didesnė vardinė galia, 10 s.; atsargos („Back-up“) persijungimo laikas: < 10 ms; vardinė tinklo įtampa: 3/N/PE, 380 / 400 V; vardinis tinklo dažnis: 50 Hz / 60 Hz; vardinė tinklo išvesties srovė: 30,4 A / 28,9 A; THDi: < 3 %. Efektyvumas maksimalus efektyvumas: 98,5 %; EU efektyvumas: 97,5 %; akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,5 %; akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %. Apsauga DC apsauga nuo atvirkštinio poliškumo; apsauga nuo trumpojo jungimo; išvesties apsauga nuo viršsrovių; AFCI apsauga sumažina gaisro riziką; anti-Islanding apsauga; FV apsauga nuo viršįtampių; akumuliatoriaus reversinė apsauga; integruotas DC išjungiklis. Inverterio Solis-EH3P20K-H-S6 bendrieji duomenys matmenys (plotis x aukštis x gylis): 563 x 546 x 235 mm; svoris: 32,6 kg; topologija: be transformatorių; suvartojimas budėjimo režimu: < 25W; darbinė aplinkos temperatūra: – 25 ~ 60 °C; apsaugos klasė: IP66; aušinimo koncepcija: pažangus perteklinis ventiliatoriaus aušinimas; maksimalus darbinis aukštis: 2000 m; tinklo prijungimo standartas: EN 50549-1, VDE4105 CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1 ED 2.1; saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2. Savybės nuolatinės srovės (DC) jungtis: MC4; akumuliatoriaus jungtis: OT terminal; kintamos srovės (AC) jungtis: OT terminal; ekranas: LED + Bluetooth + APP; komunikacija: CAN, RS485, Ethernet, Optional: Wi-Fi, Cellular, LA (pasirinktinai)
