Atskiriamasis šilumokaitis šilumos siurbliui – kaip pasirinkti Hexonic LB31?

Atskiriamasis, arba tarpinis, plokštelinis šilumokaitis naudojamas tada, kai reikia fiziškai atskirti du šildymo sistemos kontūrus.

Dažnas pavyzdys – monoblokinis oras–vanduo šilumos siurblys, kai lauko kontūre naudojamas neužšąlantis propilenglikolio ir vandens mišinys, o pastato grindinio šildymo, radiatorių ar kitoje šildymo sistemoje paliekamas vanduo.

Schema paprasta:

šilumos siurblys → glikolio kontūras → plokštelinis šilumokaitis → vandens kontūras → pastato šildymo sistema

Tokiu būdu nereikia glikoliu užpildyti visos pastato šildymo sistemos.

Svarbiausia – tinkamai parinkti šilumokaitį. Per mažas šilumokaitis gali sukelti per didelį temperatūrinį skirtumą tarp kontūrų, didesnius slėgio nuostolius ir neigiamai veikti visos šilumos siurblio sistemos efektyvumą.

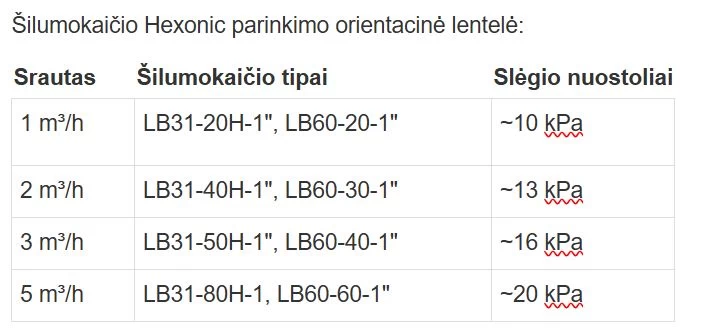

Kokio Hexonic šilumokaičio reikia mano šilumos siurbliui?

Jeigu žinote savo šilumos siurblio galią ir tai, kokiomis temperatūromis dirba šildymo sistema, preliminarų Hexonic LB31 H šilumokaitį galima pasirinkti gana paprastai.

Žemiau pateikiami modeliai yra apskaičiuoti Hexonic CAIRO skaičiavimo programa, naudojant 35 % propilenglikolį šilumos siurblio pusėje ir vandenį pastato šildymo pusėje.

Parinkti modeliai turi ne mažesnę kaip 10 % CAIRO skaičiavimo atsargą, o apskaičiuotas slėgio nuostolis kiekvienoje šilumokaičio pusėje neviršija 20 kPa.

Jeigu turite grindinį arba kitą žematemperatūrį šildymą

Skaičiuota tokiomis sąlygomis:

šilumos siurblio glikolio kontūras – 38/33 °C;
pastato vandens kontūras – 35/30 °C.

Tokiam režimui preliminariai rinkitės:

4 kW šilumos siurbliui – Hexonic LB31-10H-1"

6 kW šilumos siurbliui – Hexonic LB31-15H-1"

8 kW šilumos siurbliui – Hexonic LB31-20H-1"

10 kW šilumos siurbliui – Hexonic LB31-20H-1"

11 kW šilumos siurbliui – Hexonic LB31-20H-1"

13 kW šilumos siurbliui – Hexonic LB31-30H-1"

16 kW šilumos siurbliui – Hexonic LB31-30H-1"

Tai reiškia, kad, pavyzdžiui, 10–11 kW šilumos siurbliui su grindiniu šildymu pirmiausia galima orientuotis į LB31-20H-1", o 13–16 kW šilumos siurbliui – į LB31-30H-1".

Jeigu turite radiatorinį arba aukštesnės temperatūros šildymą

Aukštesnės temperatūros režimui buvo skaičiuota:

šilumos siurblio glikolio kontūras – 58/48 °C;
pastato vandens kontūras – 55/45 °C.

Tokiam konkrečiam režimui preliminariai rinkitės:

4 kW šilumos siurbliui – Hexonic LB31-20H-1"

6 kW šilumos siurbliui – Hexonic LB31-30H-1"

8 kW šilumos siurbliui – Hexonic LB31-30H-1"

10 kW šilumos siurbliui – Hexonic LB31-40H-1"

11 kW šilumos siurbliui – Hexonic LB31-40H-1"

13 kW šilumos siurbliui – Hexonic LB31-50H-1"

16 kW šilumos siurbliui – Hexonic LB31-60H-1"

Svarbu: žodis „radiatorinis“ čia reiškia būtent aukščiau nurodytą 58/48 °C ir 55/45 °C darbo režimą.

Jeigu jūsų radiatorinė sistema realiai dirba, pavyzdžiui, tik 45 °C temperatūra, šilumokaičio negalima automatiškai rinktis pagal šią grupę – jis gali būti mažesnis. Tokiu atveju reikia perskaičiuoti konkretų režimą.

Kodėl tam pačiam 16 kW šilumos siurbliui gali reikėti LB31-30H arba LB31-60H?

Tai geras pavyzdys, kodėl šilumokaičio negalima parinkti tik pagal užrašą „16 kW“.

Kai 16 kW sistema dirba žematemperatūriu režimu:

38/33 °C → 35/30 °C,

CAIRO skaičiavimas parenka:

LB31-30H-1".

Kai tie patys 16 kW perduodami kitu režimu:

58/48 °C → 55/45 °C,

parenkamas:

LB31-60H-1".

Priežastis – skiriasi ne tik temperatūra, bet ir reikalingi šilumnešio srautai bei šilumos perdavimo intensyvumas.

Todėl šilumos siurblio galia yra tik pirmasis parinkimo kriterijus.

Kodėl aukštesnės temperatūros režimui gali reikėti daugiau plokštelių?

Iš pirmo žvilgsnio gali atrodyti, kad aukštesnė temperatūra turėtų reikšti mažesnį šilumokaitį.

Tačiau svarbus visas darbo režimas.

Žematemperatūriame variante šilumnešio temperatūros pokytis yra apie 5 °C, o aukštesnės temperatūros variante – apie 10 °C.

Dėl to tai pačiai šiluminei galiai aukštesnės temperatūros variante reikalingas maždaug perpus mažesnis skysčio srautas.

Mažesnis srautas reiškia mažesnį turbulentiškumą šilumokaičio kanaluose ir gali sumažinti šilumos perdavimo intensyvumą. Todėl CAIRO skaičiavimas kai kuriais atvejais parenka daugiau plokštelių.

Jeigu norite vieno šilumokaičio įvairiems darbo režimams

Jeigu jūsų šilumos siurblys gali dirbti ir žematemperatūriu, ir aukštesnės temperatūros režimu, šilumokaitį rekomenduojame parinkti pagal sudėtingesnį darbo tašką.

Pagal aukščiau patikrintus režimus vienam šilumokaičiui galima orientuotis į:

4 kW – LB31-20H-1"

6–8 kW – LB31-30H-1"

10–11 kW – LB31-40H-1"

13 kW – LB31-50H-1"

16 kW – LB31-60H-1"

Tačiau prieš užsakymą vis tiek rekomenduojame patikrinti realias jūsų šilumos siurblio temperatūras ir debitą.

O jeigu mano šilumos siurblys yra 18, 20, 25 ar 30 kW?

Didesnės galios šilumos siurbliui nerekomenduojame tiesiog proporcingai didinti plokštelių skaičiaus.

Didėjant galiai tampa vis svarbesni:

realus šilumos siurblio debitas; temperatūrų skirtumas; propilenglikolio koncentracija; leistinas slėgio nuostolis; reikalingas šilumokaičio atvamzdžių diametras.

Tokiais atvejais gali būti racionalu naudoti didesnį LB31 su DN32 / 1¼" pajungimais, didesnio ploto LB60 arba kitą Hexonic modelį.

18 kW ir didesnės galios šilumos siurbliui atsiųskite mums modelį ir darbo temperatūras – parinksime šilumokaitį pagal konkrečias sąlygas.

Ką reiškia šilumokaičio kodas?

Pavyzdžiui:

LB31-30H-1"

reiškia:

LB31 – Hexonic šilumokaičio serija;

30 – plokštelių skaičius;

H – plokštės konfigūracijos žymėjimas;

1" – šilumokaičio pajungimo dydis.

Todėl, pavyzdžiui, LB31-60H-1" yra tos pačios LB31 serijos šilumokaitis su didesniu plokštelių skaičiumi.

Kokio diametro pajungimus rinktis?

Nedidelės ir vidutinės galios šilumos siurbliams dažnai pakanka 1" pajungimų.

Tačiau didėjant srautui gali būti racionalu rinktis 1¼" / DN32 pajungimus.

Pajungimo diametras turi būti vertinamas kartu su:

šilumos siurblio debitu; vamzdyno diametru; šilumokaičio slėgio nuostoliais; cirkuliacinio siurblio charakteristika.

Vien didesnis atvamzdis savaime nereiškia didesnės šiluminės galios.

Kodėl svarbus slėgio nuostolis?

Šilumokaitis sistemoje sukuria hidraulinį pasipriešinimą.

Jeigu jis per didelis, cirkuliacinis siurblys gali nebeužtikrinti reikalingo srauto.

Mūsų aukščiau pateiktiems preliminariems LB31 modeliams pasirinkta iki 20 kPa, arba 0,20 bar, slėgio nuostolio riba kiekvienoje šilumokaičio pusėje.

Tačiau tai nėra universali visų šilumos siurblių riba.

Prieš galutinai pasirenkant reikia įvertinti:

šilumos siurblio cirkuliacinio siurblio charakteristiką; vamzdyno pasipriešinimą; vožtuvus; filtrus; kitą sistemos armatūrą.

Todėl galutinai vertinamas ne vien šilumokaitis, o visas hidraulinis kontūras.

Kodėl svarbus temperatūrinis priartėjimas?

Svarbu nepainioti dviejų skirtingų temperatūrų skirtumų.

Kontūro ΔT – skirtumas tarp tos pačios terpės tiekimo ir grįžimo temperatūros.

Pavyzdžiui:

35 °C tiekimas ir 30 °C grįžimas reiškia ΔT = 5 K.

Visai kas kita yra temperatūrinis priartėjimas per šilumokaitį.

Pavyzdžiui:

iš šilumos siurblio į šilumokaitį ateina 38 °C glikolis, o į pastato sistemą iš šilumokaičio išeina 35 °C vanduo.

Temperatūrų skirtumas yra apie 3 K.

Kuo šis skirtumas mažesnis, tuo mažesnę papildomą temperatūrą turi generuoti šilumos siurblys.

Todėl šilumokaitis turi ne tik perduoti reikiamą galią, bet ir tai atlikti su kuo mažesniu neigiamu poveikiu visos sistemos efektyvumui.

Kokią įtaką turi glikolis?

Propilenglikolio ir vandens mišinys turi kitokias fizikines savybes nei grynas vanduo.

Didėjant glikolio koncentracijai:

didėja klampa; keičiasi savitoji šiluma; keičiasi tankis; keičiasi šilumos perdavimo sąlygos; gali didėti cirkuliacinio siurblio apkrova.

Todėl galutiniame šilumokaičio skaičiavime būtina įvertinti naudojamo glikolio koncentraciją.

Aukščiau pateikti konkretūs LB31 parinkimai apskaičiuoti naudojant 35 % propilenglikolio koncentraciją CAIRO programoje.

Reali glikolio koncentracija turi būti parenkama pagal naudojamo šilumnešio gamintojo duomenis ir reikalingą apsaugą nuo užšalimo.

Kada naudojamas atskiriamasis šilumokaitis?

Dažniausios situacijos:

monoblokinio oras–vanduo šilumos siurblio glikolio kontūrui atskirti nuo pastato šildymo sistemos; kai nenorima glikoliu užpildyti viso namo grindinio šildymo arba radiatorių sistemos; norint fiziškai atskirti senesnę pastato šildymo sistemą nuo naujo šilumos siurblio; kai skirtinguose kontūruose naudojamos skirtingos terpės; kai toks kontūrų atskyrimas numatytas projektuotojo arba šilumos siurblio gamintojo schemoje.

Šilumokaitis fiziškai atskiria abu skysčius – jie tarpusavyje nesimaišo, o šiluma perduodama per šilumokaičio plokšteles.

Nežinote, kurį šilumokaitį pasirinkti?

Dažniausiai mums pakanka žinoti:

1. Šilumos siurblio gamintoją ir tikslų modelį

2. Šilumos siurblio galią, kW

3. Ar naudojamas grindinis šildymas, radiatoriai ar abu variantai

4. Kokią tiekimo temperatūrą paprastai nustatote – pavyzdžiui, 35, 45, 50 ar 55 °C

Jeigu žinote, papildomai nurodykite:

5. Šilumos siurblio debitą, m³/h

6. Glikolio tipą ir koncentraciją

7. Reikalingą pajungimų dydį – 1", 1¼" ar kitą

Jeigu šių techninių duomenų nežinote – atsiųskite šilumos siurblio modelį. Pagal jo techninę dokumentaciją galima patikrinti pagrindinius parinkimui reikalingus parametrus.

Kaip pateikti užklausą?

Pavyzdžiui:

„Turime 10 kW oras–vanduo šilumos siurblį. Grindinis šildymas, apie 35 °C. Norime glikolio kontūrą atskirti nuo namo šildymo sistemos. Pagal jūsų rekomendaciją orientuojamės į Hexonic LB31-20H-1". Prašome patikrinti ir pateikti pasiūlymą.“

Arba:

„Turime 13 kW šilumos siurblį, radiatoriai, tiekimas apie 55 °C. Prašome parinkti tinkamą Hexonic šilumokaitį.“

Hexonic šilumokaičių parinkimas Lietuvoje

UAB „Absoliuta“ tiekia ir techniškai parenka Hexonic lituotus plokštelinius šilumokaičius šilumos siurbliams, šildymo sistemoms, šilumos punktams ir kitoms ŠVOK sistemoms.

Parinkimui naudojame konkrečius sistemos parametrus ir, kai reikia, gamintojo Hexonic CAIRO skaičiavimo programą.

Žinote tik savo šilumos siurblio modelį ir galią?

Atsiųskite juos mums.

Patikrinsime, kokio Hexonic šilumokaičio reikia jūsų sistemai, ir pateiksime konkretų pasiūlymą.
