Danfoss ECL Comfort 210 valdiklio komplektas šildymui ir karštam vandeniui - 087H3104

Danfoss 087H3104 yra ECL Comfort 210 ( ECL210K / ECL 210K) valdiklio komplektas šildymui ir karštam vandeniui

Komplekto dalys – apibrėžimai ir paskirtys

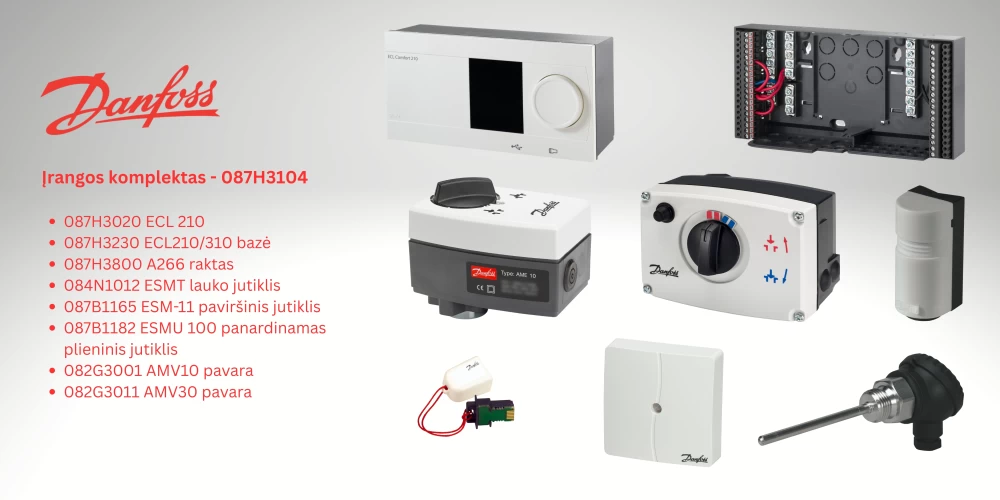

087H3020 – ECL Comfort 210 valdiklis (~230 V, IP41) Elektroninis temperatūros valdiklis sistemų automatizavimui. Valdys siurblius, vožtuvus, temperatūras, cirkuliaciją, alarmus, santykius tarp šildymo ir DHW funkcijų.

Turi 10 temperatūros įėjimų, 3 padėčių variklių išėjimus, 6 relės išėjimus, integruotus komunikacijos protokolus (Modbus, M-Bus, ECL-485) ir pan. Jautri Pt1000 jutiklių sąsaja. Apsaugos klasė IP41. 087H3230 – ECL 310 / 210 bazė Montavimo pagrindas / lizdas valdikliui. Reikalingas mechaninei ir elektros jungčiai. Suderinamas su ECL Comfort sistemos moduliais. 087H3800 – A266 Application Key (programinė raktas) Programinė rakto atmintinė, kuri įkelia konfigūraciją / valdymo programą į ECL valdiklį. Be šio rakto valdiklis neturi specifinių programinių funkcijų. 084N1012 – ESMT lauko temperatūros jutiklis Pt1000 tipo temperatūros lauko / išorės daviklis. Naudojamas valdiklio reguliavimo algoritmuose (pvz., lauko temperatūros kompensacija). 087B1165 – ESM-11 paviršinis temperatūros jutiklis Pt1000 paviršiaus tipo jutiklis temperatūros matavimui ant paviršių, vamzdžių ir pan. 087B1182 – ESMU 100 panardinamas plieninis jutiklis Pt1000 tipu panardinamas jutiklis (nerūdijančio plieno korpusas, 100 mm). Skirtas skysčių temperatūros matavimui. 082G3001 – AMV 10 ~230 V pavara šildymui Elektromechaninė pavara (actuator) skirtas 3-padėčių valdymui (on/off / 3-point). Montuojama ant vožtuvų šildymo grandinei valdyti. 082G3011 – AMV 30 ~230 V pavara KV (karšto vandens) Galingesnė pavara su 450 N uždarymo jėga, 3 s/mm greičiu, IP54. Skirta karšto vandens (DHW) valdymui ant vožtuvo ar keitiklio.

Funkcinė paskirtis apibendrintai

ECL Comfort 210 valdiklis yra centrinis modulis, kuris priima lauko ir sistemos temperatūras, valdo pavaras SI, siurblius, leidžia automatizuoti šildymo ir DHW srautus pagal programines taisykles, laiką ir sensorius. Programinė rakto dalis užtikrina, kad valdiklis veiktų tinkamoje programoje pagal sistemos tipą (šildymas/DHW). Temperatūros davikliai (laukui, paviršiui, panardinami) suteikia tikslius matavimus, reikalingus reguliavimui. Pavaros (AMV10 + AMV30) suteikia fizinį vožtuvų/valdymo elementų judesį, kad valdiklis galėtų reguliuoti srautus pagal temperatūrų signalus.

Kur naudojama

Tokie komplektai paprastai montuojami šilumos punktuose, kolektorių sistemas, pastatų HVAC sistemose — kai reikia automatiškai reguliuoti šildymą ir karšto vandens tiekimą, pagal lauko/vidaus temperatūrą, grafiką ir komforto parametrus.

Straipsnį parengė UAB „Absoliuta“ – šilumokaičių, automatikos, siurblių ir šildymo įrangos tiekimo lyderė Lietuvoje.

UAB „Absoliuta“ – Lietuvoje ir Baltijos regione veikianti ŠVOK (HVAC) įrangos tiekimo ir techninio parinkimo įmonė, dirbanti su šildymo sistemų projektuotojais, šilumos gamintojais, rangovais ir serviso įmonėmis, tiekianti šilumokaičius, automatikos valdiklius ir cirkuliacinius siurblius šilumos punktams ir katilinėms.
