Kas yra šilumos siurblio oras–vanduo šilumokaitis?

Kas yra šilumos siurblio oras–vanduo šilumokaitis?

Šilumos siurblys oras–vanduo – tai efektyvi šildymo sistema, kuri paima šilumą iš lauko oro ir perduoda ją vandeniui, naudojamam patalpų šildymui bei karšto vandens ruošimui.

Šilumos perdavimas vyksta per plokštelinį lituotą šilumokaitį, kuriame šiluma perduodama iš šaltnešio (R410A, R32 ar kito freono) į vandenį arba glikolio mišinį.

Trumpai:

Lauko oras → šaltnešis → plokštelinis šilumokaitis → vanduo → šildymo sistema

Kada naudojamas atskiras plokštelinis šilumokaitis?

Atskiras šilumokaitis naudojamas, kai:

sistema komplektuojama iš atskirų komponentų reikia hidraulinio atskyrimo tarp šilumos siurblio ir šildymo sistemos sistemoje naudojamas glikolis integruojama su esama kieto kuro, dujine ar kita šildymo sistema jungiama su boileriu, židiniu ar saulės kolektoriais

Tokia sistema valdoma elektroniniu valdikliu ir gali:

šildyti radiatorius šildyti grindinę sistemą ruošti karštą buitinį vandenį

Integravimo galimybės

Sistema gali būti integruojama į:

kieto kuro katilines dujines sistemas skysto kuro sistemas kombinuotas sistemas saulės kolektorius monoblokinius ar SPLIT tipo siurblius

Privalumas – katilinės komponentai (cirkuliaciniai siurbliai, išsiplėtimo indai, šilumokaičiai ir kt.) gali būti parenkami individualiai pagal objekto poreikius.

Naudojami šilumokaičių tipai

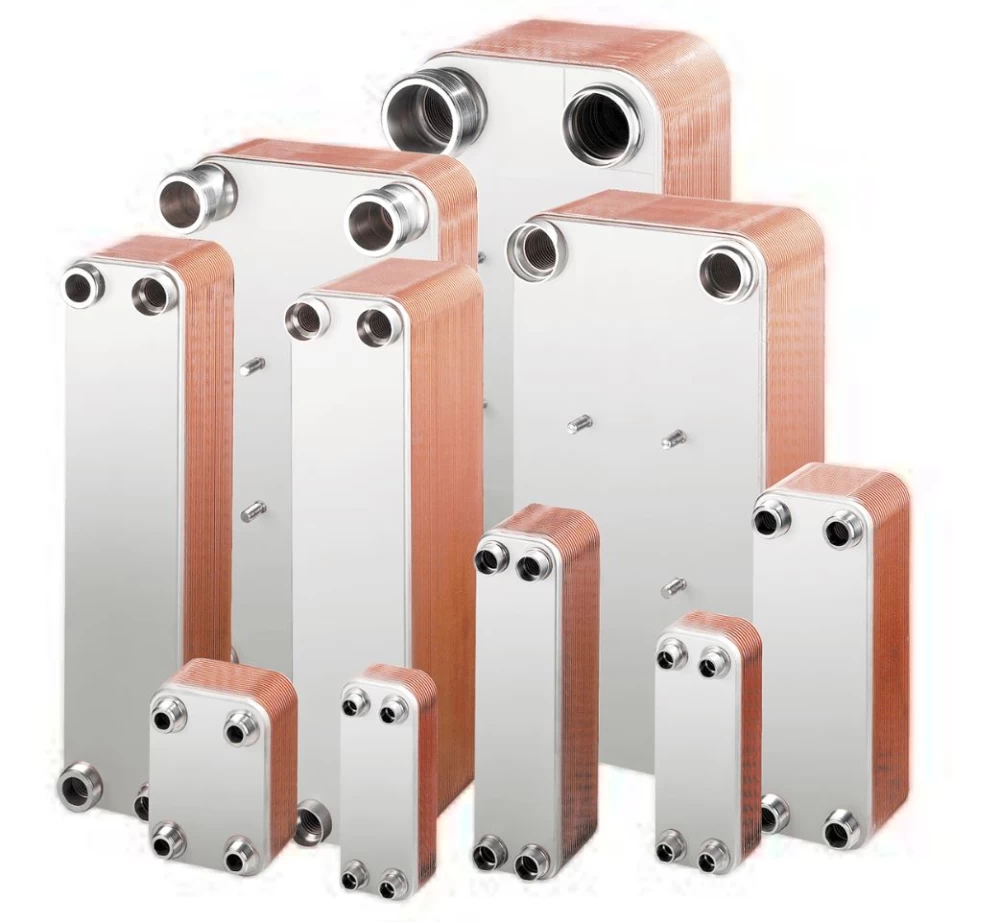

Dažniausiai naudojami 30–45 bar klasės lituoti plokšteliniai šilumokaičiai.

Pagrindiniai gamintojai:

Alfa Laval (CBH16, CBH18, CBH30, CBH60 ir kt.) Danfoss (H30LC, D22, D55, D62, D118 ir kt.) Swep (V26H, B26H ir kt.) Hexonic (Secespol) (RHA14, RHA22, RHB60 ir kt.) Nibe (Plex 310, Plex 322) Mitsubishi Electric (CBH60 tipai) Zilmet (ZC, ZE serijos) Beijer Ref sprendimai

Šie šilumokaičiai gali būti naudojami kaip:

kondensatoriai (šildymo režime) garintuvai (vėsinimo režime)

Pritaikymas

Šilumokaičiai parenkami pagal:

šiluminę galią (kW) temperatūrų režimus srautus slėgio kritimą šaltnešio tipą

Galios intervalas – nuo mažų buitinių sistemų (3–7 kW) iki pramoninių sprendimų (50+ kW).

Straipsnį parengė UAB „Absoliuta“ – šilumokaičių, automatikos ir šildymo įrangos tiekimo lyderė Lietuvoje. Panaudota Danfoss gamintojo medžiaga.

UAB „Absoliuta“ – Lietuvoje ir Baltijos regione veikianti ŠVOK (HVAC) įrangos tiekimo ir techninio parinkimo įmonė, dirbanti su šildymo sistemų projektuotojais, šilumos gamintojais, rangovais ir serviso įmonėmis, tiekianti šilumokaičius, automatikos valdiklius ir cirkuliacinius siurblius šilumos punktams ir katilinėms.
