Kuo skiriasi plokštelinių šilumokaičių L ir H, bei M tipo plokštelės?

Plokštelinių šilumokaičių plokštelių tipai L (žemo), H (aukšto) ir M (vidutinio) skiriasi savo gofrų (rievių) kampu ir kanalo gyliu, kas tiesiogiai lemia jų šiluminio perdavimo (šilumos atidavimo) efektyvumą ir slėgio kritimą. Šie kanalų tipai naudojami plokšteliniuose šilumokaičiuose (PŠ), įskaitant lituotus (BPHE) ir išardomus šilumokaičius.

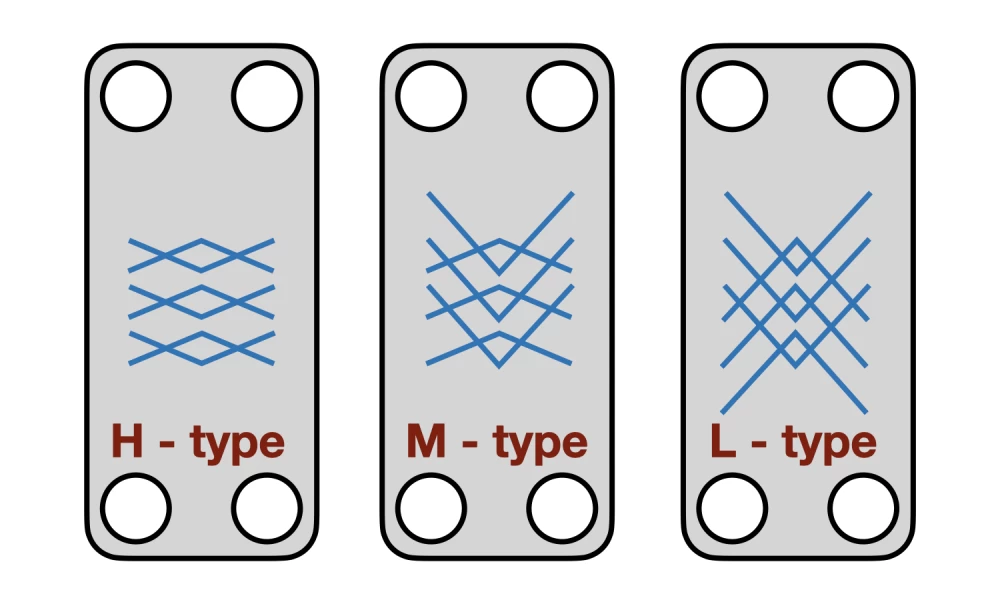

Svarbu pažymėti, kad gamintojai dažniausiai gamina H plokšteles (bukas gofravimo kampas) ir L plokšteles (smailesnis gofravimo kampas), o M (vidutinio) kanalas susidaro sujungus vieną L plokštelę ir vieną H plokštelę.

Štai kuo skiriasi šie kanalo tipai:

Kanalo Tipas

Gofravimo Kampas (Palyginimas)

Slėgio Kritimas (∆P) ir Srautas

Šilumos Perdavimo Efektyvumas (Theta)

Taikymo Sritis

L (Low) kanalas

Smailus (Acute)

Žemas slėgio kritimas (mažas ∆P) ir didelis kanalo gylis/aukštis.

Žemas šilumos perdavimo koeficientas (maža theta reikšmė).

Tinka, kai reikalingas didelis srautas ir žemas šilumos perdavimas (pvz., oro apdorojimas atmosferiniame slėgyje).

H (High) kanalas

Bukasis (Obtuse)

Aukštas slėgio kritimas (didelis ∆P), gofravimo kampas yra didelis, o kanalo aukštis gali būti mažesnis.

Aukštas šilumos perdavimo koeficientas (didelė theta reikšmė).

Tinka, kai reikalingas mažas srautas ir aukštas šilumos perdavimas, pavyzdžiui, šaldymo sistemose, kur vyksta fazės pasikeitimas.

M (Medium) kanalas

Mišrus (susidaro iš H ir L plokštelių).

Vidutinis slėgio kritimas ir srautas.

Vidutinis šilumos perdavimo efektyvumas.

Tarpinis sprendimas, naudojamas siekiant optimaliai suderinti slėgio kritimą ir šiluminį efektyvumą.

Svarbiausios įžvalgos:

Paskirtis: Plokštelių savybės (gofravimo kampas, kanalo gylis/aukštis) nustato šilumokaičio šilumines ir hidraulines savybes.

Šiluminis ilgis (Thermal Length – Theta): Nurodo, kaip stipriai pasikeičia temperatūra, palyginti su vidutiniu temperatūros skirtumu. H-kanalai (aukšta theta) tinka sudėtingoms užduotims, kai temperatūros skirtumas yra nedidelis (didelis šilumos atgavimas).

Optimalumas: Optimaliu atveju parenkamas toks kanalo tipas, kurio šiluminis ilgis geriausiai atitinka reikalaujamą užduoties šiluminį ilgį. Pavyzdžiui, jei užduotis reikalauja didelio šilumos atgavimo (aukštas šiluminis ilgis), geriausiai tiks H-kanalai, o jei tik reikia dideliu srautu perduoti nedidelį šilumos kiekį (žemas šiluminis ilgis), labiau tinka L-kanalai.

Kanalo derinimas: Gamintojai, norėdami pritaikyti PŠ konkrečioms savybėms, gali keisti kanalo gylį ir ilgį, arba naudoti H, M ir L kanalų derinį (maišyti skirtingus plokštelių tipus). Lituotuose šilumokaičiuose (BPHE), kur vyksta fazės pasikeitimas, kanalų tipų maišymas paprastai nenaudojamas, nes gali sukelti problemų su srauto paskirstymu.

Šaldymo srities standartas: Daugeliu atveju šaldymo (refrigeracijos) užduotims, kur vyksta fazės pasikeitimas, reikalingas H-kanalas. Straipsnis parengtas pagal Absoliuta, UAB - šildymo įrangos tiekimas medžiagą

Straipsnis parengtas pagal Absoliuta, UAB - šildymo įrangos tiekimas medžiagą

UAB „Absoliuta“ – Lietuvoje ir Baltijos regione veikianti ŠVOK (HVAC) įrangos tiekimo ir techninio parinkimo įmonė, dirbanti su šildymo sistemų projektuotojais, šilumos gamintojais, rangovais ir serviso įmonėmis, tiekianti šilumokaičius, automatikos valdiklius ir cirkuliacinius siurblius šilumos punktams ir katilinėms.
