Tarpinės išardomiems plokšteliniams šilumokaičiams

Tarpinės išardomiems plokšteliniams šilumokaičiams – kaip parinkti pagal gamintoją, modelį ir terpę?

Ieškote tarpinės išardomam plokšteliniam šilumokaičiui? UAB „Absoliuta“ gali parinkti ir pasiūlyti tarpines įvairių gamintojų plokšteliniams šilumokaičiams – nuo plačiai Lietuvoje naudojamų Alfa Laval, Danfoss, Sondex, APV, GEA ar Kelvion iki Tranter, API Schmidt-Bretten, Hisaka, Funke, SWEP, Vicarb, Tetra Pak, Thermowave ir kitų gamintojų.

Tarpinė parenkama ne vien pagal jos išvaizdą. Svarbus šilumokaičio gamintojas, tikslus modelis, plokštelės tipas, tarpinės tvirtinimo konstrukcija, naudojamos terpės, darbinė temperatūra ir kitos eksploatavimo sąlygos.

Todėl, jei turite seną, pradėjusį leisti ar remontuojamą išardomą plokštelinį šilumokaitį, dažniausiai nebūtina keisti viso įrenginio. Daugeliu atvejų pakanka tinkamai išvalyti plokštelių paketą, patikrinti plokštelių būklę ir pakeisti susidėvėjusias tarpines.

UAB „Absoliuta“ šilumokaičių ir ŠVOK įrangos tiekimo srityje dirba nuo 2005 metų. Pagal turimo šilumokaičio duomenis galime padėti identifikuoti reikalingą tarpinę ir pateikti pasiūlymą Lietuvos bei kitų Baltijos šalių klientams.

Kas yra išardomo plokštelinio šilumokaičio tarpinė?

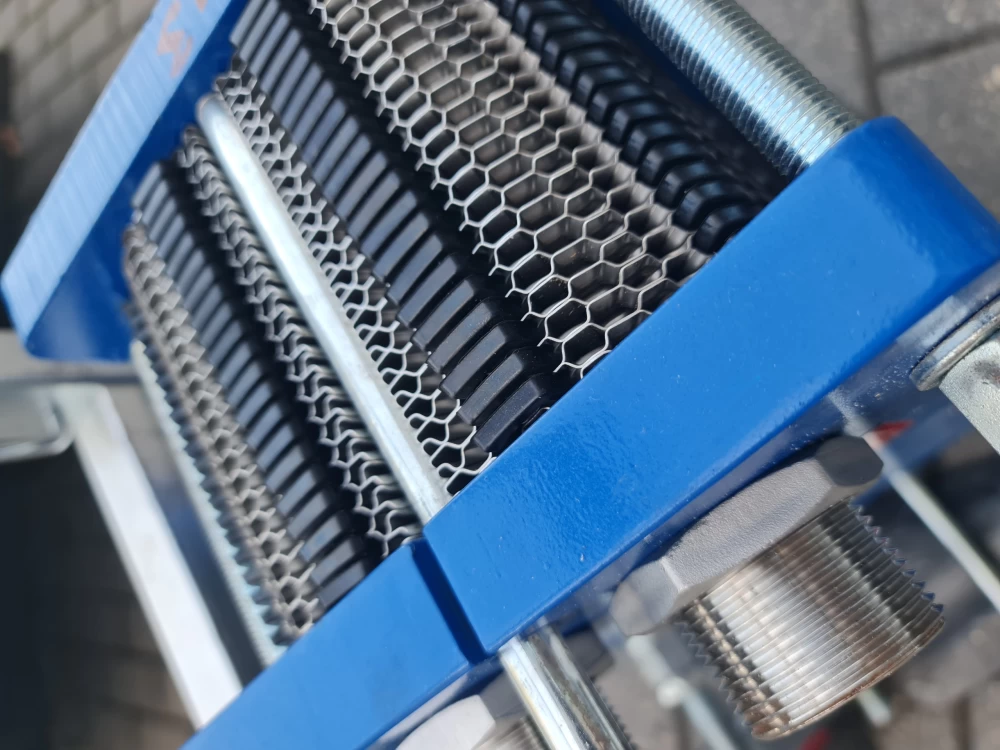

Išardomas plokštelinis šilumokaitis, dar vadinamas surenkamu plokšteliniu šilumokaičiu arba angl. „gasketed plate heat exchanger“, sudarytas iš profiliuotų šilumos mainų plokštelių, kurios suveržiamos tarp rėmo plokščių.

Tarp šilumos mainų plokštelių sumontuotos specialios tarpinės. Jos atlieka dvi ypač svarbias funkcijas: sandarina šilumokaičio kanalus ir nukreipia skirtingas terpes nustatytais kanalais taip, kad jos nesusimaišytų.

Tarpinės nuolat veikiamos temperatūros, slėgio, cheminių medžiagų, mechaninio suspaudimo ir temperatūrinių ciklų. Dėl to laikui bėgant elastomeras sensta, kietėja, praranda elastingumą arba gali būti chemiškai pažeistas.

Vienas dažniausių požymių yra išorinis pratekėjimas. Tačiau laukti, kol tarpinė visiškai praras sandarumą, nebūtinai ekonomiška – planinis tarpinių pakeitimas leidžia išvengti neplanuoto gamybos, šildymo ar technologinio proceso sustojimo.

Kada reikia keisti plokštelinio šilumokaičio tarpines?

Tarpines verta tikrinti kiekvieną kartą atliekant išardomo šilumokaičio techninę priežiūrą.

Apie galimą tarpinių susidėvėjimą gali signalizuoti vandens ar kitos terpės nuotėkis iš plokštelių paketo, sukietėjusi ir elastingumą praradusi guma, matomi įtrūkimai, deformacija, tarpinės išlindimas iš griovelio, pasikartojantys nuotėkiai po šilumokaičio suveržimo arba labai senas ir ilgą laiką aukštoje temperatūroje eksploatuotas plokštelių paketas.

Vienodo universalaus tarpinių keitimo intervalo nėra. Tarnavimo laikui didelę įtaką daro tarpinės medžiaga, temperatūra, terpės cheminė sudėtis, slėgis, šilumokaičio darbo ciklai ir teisingas plokštelių paketo suveržimas.

Kokią tarpinės medžiagą pasirinkti?

Tai vienas svarbiausių klausimų užsakant šilumokaičio tarpines.

Geometriškai tinkanti tarpinė nebūtinai bus tinkama naudojamai terpei. Net tam pačiam šilumokaičio modeliui gali būti gaminamos kelių skirtingų elastomerų tarpinės.

NBR – nitrilinio kaučiuko tarpinės

NBR yra viena dažniausiai pramonėje naudojamų tarpinių medžiagų. Ji dažnai pasirenkama sistemoms, kuriose svarbus atsparumas alyvoms, tepalams ir tam tikriems angliavandeniliams.

Gamintojai gali naudoti skirtingus NBR mišinius, todėl kataloguose sutinkami tokie pavadinimai kaip NBR, HT-NBR, High Temperature NBR arba konkretaus gamintojo vidinis medžiagos kodas.

Vien tik užrašo „NBR“ ne visada pakanka tarpinei tiksliai parinkti.

EPDM – karštam vandeniui ir daugeliui vandens sistemų

EPDM plačiai naudojamas šildymo, karšto vandens, vandens ir daugelyje kitų technologinių sistemų.

Priklausomai nuo gamintojo ir gumos mišinio galima sutikti standartinį EPDM, aukštesnei temperatūrai skirtą HT-EPDM, maisto procesams skirtus mišinius bei kitus specialius EPDM variantus.

EPDM paprastai nėra tinkamas mineralinėms alyvoms, todėl medžiagos pasirinkimas visada turi būti vertinamas pagal konkrečią terpę.

HNBR ir aukštos temperatūros NBR

HNBR ir specialūs aukštesnei temperatūrai skirti nitriliniai mišiniai naudojami tais atvejais, kai standartinio NBR savybių nebepakanka.

Jie gali būti aktualūs pramonėje, šaldymo technikoje, alyvos aušinimo sistemose ir kitose specialiose aplikacijose. Konkretus tinkamumas turi būti tikrinamas pagal šilumokaičio gamintojo rekomendacijas ir proceso parametrus.

FKM, FPM ir Viton tipo tarpinės

FKM yra fluoroelastomerų grupė. Techninėje dokumentacijoje galima sutikti ir žymėjimą FPM, o „Viton TM“ yra plačiai žinomas komercinis fluoroelastomerų pavadinimas.

Tokios tarpinės pasirenkamos sudėtingesnėms darbo sąlygoms, kai reikalingas didesnis atsparumas temperatūrai, alyvoms, degalams ar tam tikroms agresyvesnėms cheminėms terpėms.

Tačiau FKM nėra automatiškai „geresnė“ tarpinė už EPDM ar NBR. Teisingiausia medžiaga yra ta, kuri tinka konkrečiai terpei ir temperatūrai.

CR – chloropreno tarpinės

CR, dar vadinamas chloropreno kaučiuku, naudojamas tam tikrose vandens, šaldymo ir pramoninėse aplikacijose. Kartais galima sutikti ir komercinį pavadinimą „Neoprene“.

Butyl / IIR tarpinės

Butilo kaučiuko arba IIR tarpinės naudojamos specifinėse aplikacijose, kur reikalingos šios elastomerų grupės cheminės ir dujų pralaidumo savybės.

Specialios PTFE apsaugą turinčios tarpinės

Ypač agresyvioms terpėms kai kuriuose šilumokaičiuose gali būti naudojamos specialios konstrukcijos tarpinės, kuriose elastomerinė NBR arba EPDM dalis apsaugoma PTFE sluoksniu ar apvalkalu.

Vienas tokių pavyzdžių yra API Schmidt SIGMA sistemose naudojama SIGMACOAT technologija.

Tokios konstrukcijos nereikėtų painioti su paprasta vientisa PTFE tarpine – tai specialiai konkrečiam šilumokaičiui suprojektuota sandarinimo sistema.

Kai kuriems API Schmidt šilumokaičiams taip pat gali būti naudojamos kietos beasbestės tarpinės.

Ar galima tarpinę pasirinkti tik pagal gumos spalvą?

Nerekomenduojama.

Skirtingi tarpinių gamintojai gali naudoti skirtingas spalvų sistemas, o tos pačios spalvos elastomerai nebūtinai turi vienodą cheminę sudėtį.

Todėl saugiau vadovautis šilumokaičio dokumentacija, tarpinės kodu arba tiksliai identifikuotu elastomero tipu.

Klijuojamos ir be klijų tvirtinamos šilumokaičių tarpinės

Skirtingų gamintojų ir skirtingų kartų plokšteliniuose šilumokaičiuose naudojami nevienodi tarpinių tvirtinimo būdai.

Senesniuose ir dabartiniuose modeliuose dažnai sutinkamos prie plokštelės klijuojamos tarpinės. Naujesniuose modeliuose plačiai naudojamos įvairios mechaninio tvirtinimo sistemos – Clip-on, Snap-on, Press-in, Lock-in ir kitų konstrukcijų tarpinės.

Mechaniniu būdu montuojama tarpinė gali būti keičiama nenaudojant klijų, tačiau ji vis tiek turi tiksliai atitikti konkrečios plokštelės tvirtinimo konstrukciją.

Todėl užsakant nepakanka nurodyti vien šilumokaičio gamintoją.

Alfa Laval šilumokaičių tarpinės

Galime padėti parinkti tarpines daugeliui Alfa Laval išardomų plokštelinių šilumokaičių.

Rinkoje plačiai sutinkami M3, M6, M10, M15, M20, M30, TL6, TL10, TL15, TS6, TS20 ir kitų serijų šilumokaičiai. Taip pat eksploatuojama daug ankstesnių kartų Alfa Laval modelių.

Priklausomai nuo modelio gali būti naudojamos klijuojamos arba mechaniškai tvirtinamos tarpinės ir skirtingi EPDM, NBR, FKM bei kitų medžiagų mišiniai.

Ieškant „Alfa Laval M6 tarpinės“, „Alfa Laval M10 tarpinės“ ar kito konkretaus modelio, geriausia kartu pateikti ir šilumokaičio gamyklinės lentelės nuotrauką.

Danfoss ir Sondex šilumokaičių tarpinės

Lietuvoje ir kitose Baltijos šalyse eksploatuojama daug Sondex ir Danfoss išardomų šilumokaičių.

Galimi įvairių S serijos modelių tarpinių variantai, tarp jų S4A, S7A, S8, S8A, S15, S20, S21, S22, S30, S35, S38, S39, S43, S47, S50, S62, S64, S65, S100, S120 ir kiti modeliai.

Kadangi skirtingais laikotarpiais buvo naudojamos skirtingos konstrukcijos, vien modelio pavadinimą visada verta patvirtinti šilumokaičio lentelės arba plokštelės nuotrauka.

APV ir SPX plokštelinių šilumokaičių tarpinės

Galime teikti užklausas ir parinkti tarpines daugeliui APV bei SPX plokštelinių šilumokaičių.

Sutinkamos B, H, J, K, L, M, N, R, Q, S, T ir kitos serijos. Tarp dažniau pasitaikančių modelių yra B063L/B063S, B110L/B110S, B134, B158, B205, J060, J092, J107, J185, N25, N35, N50 bei įvairūs R ir SR serijos modeliai.

Senesnių APV šilumokaičių atveju ypač svarbu tiksliai identifikuoti plokštelę ir tarpinės tvirtinimo būdą.

GEA ir Kelvion šilumokaičių tarpinės

GEA ir Kelvion plokštelinių šilumokaičių tarpe paplitusios NT, VT, CT, FA, LX ir LWC šeimos.

Galimi, pavyzdžiui, NT50, NT100, NT150, NT250, NT350, VT20, VT40, VT80, VT130 ir kitų modelių tarpinių variantai.

GEA ir Kelvion nomenklatūra skirtingais laikotarpiais keitėsi, todėl seno įrenginio identifikavimui gamyklinė lentelė yra ypač naudinga.

API Schmidt-Bretten ir SIGMA šilumokaičių tarpinės

Galime pasiūlyti sprendimus API Schmidt, Schmidt-Bretten, SIGMA, SIGMA M, SIGMA X, SIGMASTAR ir kitoms šių šilumokaičių serijoms.

Tarp rinkoje sutinkamų modelių yra SIGMA 16, 17, 22, 27, 30, 32, 37, 52, 64, 65, 85, 114 ir kiti.

Šiai šilumokaičių šeimai prieinamos ne tik įprastos NBR, EPDM ar FKM/Viton tipo tarpinės. Tam tikroms aplikacijoms gamintojas yra sukūręs specialias PTFE barjerą turinčias SIGMACOAT tarpines bei mechaninio tvirtinimo SIGMAFIX sistemą.

Tranter šilumokaičių tarpinės

Tranter yra vienas gamintojų, turinčių itin daug skirtingų plokštelinių šilumokaičių šeimų.

Galima ieškoti tarpinių GX, GXD, GXP, HX, HXD, HXP, UX, UFX, UXP ir kitų serijų šilumokaičiams.

Dėl didelio modelių ir plokštelių variantų skaičiaus Tranter tarpinę patikimiausia parinkti pagal visą modelio žymėjimą.

Hisaka šilumokaičių tarpinės

Galimi įvairių Hisaka EX, FX, LX, RX, SX ir UX serijų modelių tarpinių variantai.

Tarp kataloguose sutinkamų žymėjimų yra EX11, EX12, LX10A, LX20, LX40, RX10, RX30A, SX40/SX41, UX10, UX20, UX30, UX40, UX80 ir kiti.

Funke šilumokaičių tarpinės

Galime pateikti užklausas Funke išardomų šilumokaičių tarpinėms, įskaitant įvairius FPS šeimos modelius – FPS30, FPS35, FPS39, FPS41, FPS43, FPS50, FPS65, FPS100 ir kitus.

Secespol / Hexonic šilumokaičių tarpinės

Eksploatuojamiems ankstesnių serijų Secespol plokšteliniams šilumokaičiams taip pat gali būti parenkamos atsarginės tarpinės.

Sutinkami FA, FB, FC, FD, FE, FG ir FH serijų modeliai.

UAB „Absoliuta“ dirba ir su dabartine Hexonic šilumokaičių įranga, todėl galime padėti įvertinti tiek seno įrenginio atsargines dalis, tiek galimą viso šilumokaičio pakeitimą, jeigu jo remontas ekonomiškai nebėra tikslingas.

Tetra Pak ir maisto pramonės šilumokaičių tarpinės

Tetra Pak plokšteliniai šilumokaičiai plačiai naudojami maisto ir gėrimų technologiniuose procesuose.

Galimi C6, C8, C10, C15, FRONT 6, FRONT 8, FRONT 10, FRONT 15 bei įvairių M serijos modelių tarpinių variantai.

Maisto pramonės šilumokaičiams ypač svarbu tiksliai žinoti ne tik tarpinės geometriją, bet ir reikalaujamą elastomero specifikaciją bei, kai taikoma, medžiagos tinkamumą sąlyčiui su maistu patvirtinančius dokumentus.

Thermowave šilumokaičių tarpinės

Galimi Thermowave Vario, Plus, Eco ir Pure serijų šilumokaičių tarpinių variantai.

Tarp sutinkamų žymėjimų yra TL90, TL150, TL250, TL400, TL500, TL650, TL850, TL1100, TL1500 bei EL serijos modeliai.

SWEP, Vicarb ir kitų gamintojų tarpinės

Pagal konkretų įrenginio modelį galime tikrinti tarpinių prieinamumą ir SWEP G, GC, GF, GX, HX, MF bei UX serijoms, Vicarb V ir VU serijoms bei įvairiems kitiems Europoje eksploatuojamiems šilumokaičiams.

Tarp gamintojų, kuriems priklausomai nuo konkretaus modelio galima tikrinti tarpinių tiekimo galimybę, taip pat yra Accessen, AGC, Armstrong, ASP Arsopi, Atlantic 2000, Barriquand, Bell & Gossett, Boss, Cetetherm, Chester Jensen, CIAT, Cipriani, Donghwa, Fiorini, Fischer, Hydac, IDMC, ITT, Junkers, KAPP, MiT, Mueller, Nagema, Pasilac, Polaris, Reheat, Rycroft, Spomasz, Stokvis, Stork, Taco, Thermaline, ViEX, WCR, WTT, Otto Heat ir kiti gamintojai.

Tai ypač aktualu remontuojant senesnius šilumokaičius, kurių originalus gamintojas galėjo pakeisti pavadinimą, būti įsigytas kitos grupės arba konkretaus modelio jau nebegaminti.

Net jei gamintojas ar modelis šiame straipsnyje nepaminėtas, verta pateikti užklausą.

Originalios ar analoginės šilumokaičių tarpinės?

Priklausomai nuo konkretaus gamintojo, modelio ir tiekimo galimybių galima pasiūlyti originalią OEM tarpinę arba techniškai suderinamą alternatyvą.

Svarbiausia, kad analoginė tarpinė atitiktų ne tik plokštelės geometriją, bet ir reikalingą elastomero medžiagą bei eksploatavimo sąlygas.

Užsakant verta iš anksto pasitikslinti, ar pasiūlyme pateikiama originali gamintojo atsarginė dalis, ar alternatyva.

Nuo ko priklauso plokštelinio šilumokaičio tarpinės kaina?

Vienos universalios „šilumokaičio tarpinės kainos“ nėra.

Kainą lemia šilumokaičio modelis, plokštelės dydis, tarpinės konstrukcija, medžiaga, užsakomas kiekis, gamintojas, originalios arba alternatyvios dalies pasirinkimas ir tiekimo terminas.

Dideliuose pramoniniuose šilumokaičiuose viena tarpinė gali būti gerokai didesnė ir sudėtingesnė nei mažame ŠVOK sistemos šilumokaityje, todėl kainos lyginimas tik pagal medžiagą, pavyzdžiui, „EPDM tarpinė“, nėra tikslus.

Norint gauti kainą, pirmiausia reikia identifikuoti konkretų šilumokaitį.

Kokius duomenis atsiųsti norint gauti tarpinių pasiūlymą?

Kad galėtume kuo greičiau ir tiksliau identifikuoti reikalingas dalis, rekomenduojame kartu su užklausa pateikti:

šilumokaičio gamintoją ir tikslų modelį; aiškią gamyklinės duomenų lentelės nuotrauką; serijos numerį, jeigu jis nurodytas; plokštelių skaičių arba reikalingą tarpinių kiekį; senos tarpinės arba plokštelės nuotrauką, jei įrenginys jau išardytas; naudojamas terpes, pavyzdžiui, vandenį, glikolį, alyvą, technologinį produktą ar cheminį tirpalą; maksimalią darbinę temperatūrą ir, jei žinoma, esamos tarpinės medžiagą.

Jeigu gamyklinės lentelės nebėra arba jos neįmanoma perskaityti, kartais galima identifikuoti šilumokaitį pagal plokštelės matmenis, angų išdėstymą, tarpinės konstrukciją ir kitus požymius.

Ar verta kartu keisti visas šilumokaičio tarpines?

Jeigu viena tarpinė buvo mechaniškai pažeista, o visas kitas komplektas yra palyginti naujas ir geros būklės, sprendimas gali būti individualus.

Tačiau jei pratekėjimai prasideda dėl bendro elastomero senėjimo, pakeitus tik vieną ar kelias tarpines likusios senos tarpinės gali pradėti leisti netrukus po remonto.

Todėl atliekant kapitalinį senesnio šilumokaičio remontą dažnai racionalu įvertinti viso tarpinių komplekto keitimą.

Ar galima pakeisti tik tarpines, nekeičiant šilumokaičio?

Taip. Tai vienas pagrindinių išardomo plokštelinio šilumokaičio privalumų.

Šilumokaitį galima išardyti, išvalyti plokšteles, patikrinti jų būklę, pakeisti tarpines ir vėl surinkti pagal gamintojo nustatytą plokštelių paketo suspaudimo matmenį.

Jeigu plokštelės nepažeistos korozijos, įtrūkimų ar kitų defektų, tinkamai atliktas remontas gali būti žymiai ekonomiškesnis už naujo šilumokaičio įsigijimą.

Jeigu dalis plokštelių pažeistos, priklausomai nuo modelio galima vertinti ir atskirų plokštelių pakeitimą.

Ar galima išardomą šilumokaitį išvalyti ir naudoti toliau?

Dažniausiai taip.

Būtent galimybė išardyti plokštelių paketą yra vienas didžiausių šios konstrukcijos privalumų. Plokštelės gali būti mechaniškai arba chemiškai valomos, atsižvelgiant į jų medžiagą ir susidariusias nuosėdas.

Valymo metu svarbu nepažeisti plokštelės paviršiaus ir tarpinės griovelio. Surenkant šilumokaitį taip pat būtina laikytis teisingos plokštelių sekos ir gamintojo nurodyto suveržimo matmens.

Ar galima užsakyti tarpines labai senam šilumokaičiui?

Dažnai – taip.

Pramonėje vis dar eksploatuojama daug dešimtmečių senumo plokštelinių šilumokaičių. Kai kurių jų gamintojų pavadinimai pasikeitė, tačiau atsarginių tarpinių analogai vis dar gaminami.

Todėl nereikėtų nurašyti šilumokaičio vien todėl, kad jo modelio neberandate dabartiniame gamintojo kataloge.

Atsiųskite gamyklinės lentelės ir, jei įmanoma, plokštelės bei tarpinės nuotraukas – patikrinsime galimybes.

Kokia tarpinė geresnė – EPDM, NBR ar FKM?

Nė viena iš šių medžiagų nėra universaliai geriausia.

EPDM gali būti puikus pasirinkimas vandens ir karšto vandens sistemoms, NBR – alyvų ir tam tikrų angliavandenilių aplikacijoms, o FKM – kai kurioms aukštesnės temperatūros ir chemiškai sudėtingesnėms terpėms.

Tačiau galutinį pasirinkimą reikia daryti pagal konkrečią terpę, temperatūrą, šilumokaičio modelį ir konkretaus elastomero gamintojo duomenis.

Ar galima užsakyti vieną tarpinę?

Tai priklauso nuo konkretaus modelio ir tiekėjo minimalaus užsakymo kiekio.

Techniniu požiūriu taip pat verta įvertinti, ar vienos tarpinės keitimas yra racionalus. Jeigu visas tarpinės komplektas yra vienodo amžiaus ir jau praradęs elastingumą, vienos naujos tarpinės įdėjimas gali būti tik laikinas sprendimas.

Kur Lietuvoje įsigyti išardomų plokštelinių šilumokaičių tarpines?

UAB „Absoliuta“ Vilniuje specializuojasi šilumokaičių, šilumos punktų ir ŠVOK įrangos tiekimo bei techninio parinkimo srityje.

Galime padėti parinkti tarpines Alfa Laval, Danfoss, Sondex, APV, SPX, GEA, Kelvion, API Schmidt-Bretten, Tranter, Hisaka, Funke, SWEP, Secespol, Vicarb, Tetra Pak, Thermowave ir daugeliui kitų plokštelinių šilumokaičių.

Jeigu turite nežinomo arba seno gamintojo šilumokaitį, taip pat verta kreiptis – daug tarpinių vis dar gaminamos kaip originalios dalys arba kokybiški suderinami analogai.

Norėdami gauti pasiūlymą, atsiųskite šilumokaičio gamyklinės lentelės nuotrauką ir pagrindinius eksploatavimo duomenis.
