Vožtuvų pavaros: kuo skiriasi 230 V, 24 V ir 0–10 V valdymas

Kai šilumos punkte ar katilinėje sugenda vožtuvo pavara, dažnai užsakoma „tokia pat kaip sena“. Būtent čia prasideda daugelis problemų. Išoriškai panašios pavaros gali būti valdomos visiškai skirtingai, o netinkamai parinkta pavara sudega, nejuda arba prastai palaiko temperatūrą.

Šildymo ir karšto vandens sistemose dažniausiai sutinkami trys pavarų tipai: 230 V tripozicinės, 24 V tripozicinės ir 24 V moduliacinės, valdomos 0–10 V signalu. Šiame straipsnyje paaiškiname, kuo jos skiriasi, kaip jas atpažinti objekte ir į ką atsižvelgti renkantis naują pavarą.

Du valdymo būdai: „važiuok“ arba „būk 70 %“

Svarbiausias skirtumas tarp pavarų yra valdymo principas, o ne įtampa. Tripozicinės 230 V ir 24 V pavaros valdomos vienodai, o moduliacinė – visai kitaip.

Tripozicinė (3 taškų) pavara turi tris laidus: bendrą ir du valdymo – „atidaryti“ ir „uždaryti“. Kol į vieną iš jų paduota įtampa, pavara važiuoja pastoviu greičiu. Kai įtampos nėra, ji stovi vietoje.

Tai panašu į elektrinį automobilio langą: kol laikote mygtuką, langas juda, o kur jis yra, galite tik apskaičiuoti iš sekundžių. Pavara savo padėties taip pat nežino, ją iš važiavimo laiko skaičiuoja valdiklis. Todėl valdiklyje turi būti įrašytas teisingas pavaros eigos laikas.

Moduliacinė (analoginė) pavara maitinama nuolat 24 V, o atskiru laidu Y gauna nuolatinę įtampą nuo 0 iki 10 V. Kiekviena įtampa reiškia konkrečią padėtį: 0 V – uždaryta, 5 V – pusiau, 10 V – visiškai atidaryta. Pavaros elektronika pati seka padėtį ir dažnai praneša ją valdikliui grįžtamuoju signalu.

Tai labiau panašu į navigaciją: nurodote tikslą, o pavara pati ten nuvažiuoja. Dalis tokių pavarų dirba 2–10 V ar 4–20 mA ruože, todėl signalo tipas turi sutapti su valdiklio nustatymu.

Gamintojai šį skirtumą dažnai užkoduoja pavadinime. Pavyzdžiui, Danfoss raidės AMV reiškia 2 ar 3 taškų valdymą, o AME – moduliacinį.

230 V ar 24 V: logika ta pati, pasekmės skirtingos

230 V ir 24 V tripozicinės pavaros veikia vienodai, skiriasi tik maitinimo ir valdymo įtampa. Vis dėlto to pakanka, kad jų negalima sukeisti tarpusavyje.

– 24 V pavara, prijungta prie 230 V, sudega iš karto. 230 V pavara, prijungta prie 24 V, nejuda ir atrodo sugedusi.

– 230 V yra pavojinga tinklo įtampa, todėl pavarą jungti gali tik kvalifikuotas elektrikas. 24 V yra saugi žema įtampa, bet jai reikia 230/24 V transformatoriaus.

– Valdiklio išėjimai turi atitikti pavarą: 230 V pavarai reikia 230 V relės ar triako, 24 V pavarai – 24 V išėjimų.

– Eigos laikas gali skirtis net tos pačios serijos modeliuose. Pavyzdžiui, Siemens 230 V pavaros SSB31 eiga trunka 150 s, o 24 V modelio SSB81 – apie 75 s.

Paskutinis punktas dažnai pražiūrimas. Pakeitus pavarą, valdiklyje lieka senas eigos laikas, ir valdiklis ima klaidingai skaičiuoti vožtuvo padėtį.

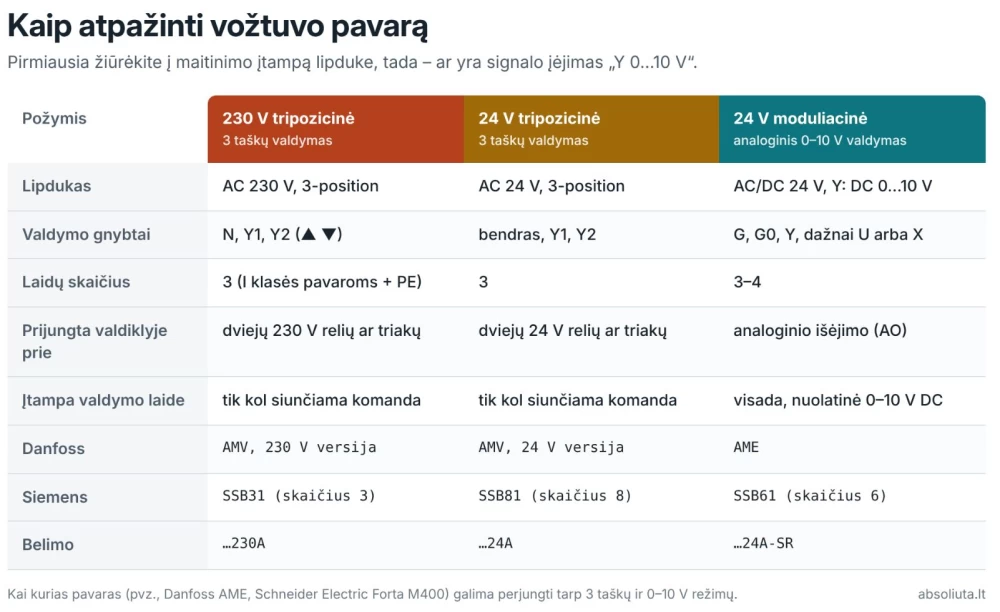

Kaip atpažinti pavarą objekte

Greičiausiai pavarą atpažinsite pagal lipduką. Pirmiausia žiūrėkite į maitinimo įtampą, tada – ar yra signalo įėjimas „Y 0…10 V“.

Dalį pavarų galima perjungti iš vieno valdymo režimo į kitą. Kai kurias Danfoss AME DIP jungikliu galima perjungti į 3 taškų režimą. TAC (dabar Schneider Electric) Forta M400 pavara DIP jungikliu perjungiama tarp 0–10 V ir 3 taškų valdymo.

Todėl verta pažiūrėti ne tik į lipduką, bet ir į tai, kaip pavara prijungta. Įtampą 230 V grandinėse matuoja tik kvalifikuotas asmuo.

Šildymui ar karštam vandeniui: kokią pavarą rinktis

Pavaros tipą lemia ne tai, kokiame kontūre stovi vožtuvas, o valdiklis ir tai, kaip greitai keičiasi procesas.

Šildymo kontūras – radiatoriai, grindinis šildymas ar vėdinimo šildytuvas – keičiasi lėtai, per minutes ir valandas. Čia tinka visi trys tipai. Tripozicinė pavara su ilgesniu eigos laiku yra įprastas ir patikimas sprendimas.

Karštas vanduo, ruošiamas per šilumokaitį, elgiasi kitaip. Atsukus čiaupą apkrova pasikeičia per kelias sekundes, todėl reikia greitos pavaros ir tikslaus valdymo. Pavyzdžiui, Danfoss AMV 20 kotą stumia 15 s/mm greičiu, o AMV 30 – 3 s/mm, t. y. penkis kartus greičiau.

Tas pats matyti ir Ouman moduliacinėse pavarose. Ouman M31A150 eiga trunka 150 s, o karštam vandeniui skirtos M41A15 – tik 15 s, nors abi valdomos tuo pačiu 0(2)–10 V signalu.

Karšto vandens grandinėje svarbi ir saugos funkcija. Pavaros su spyruokle dingus elektrai pačios uždaro vožtuvą, kad vanduo neperkaistų. Danfoss serijoje tai modeliai AMV 13, 23 ir 33, sertifikuoti pagal DIN EN 14597. Spyruoklės kryptis (Danfoss žymi SU – aukštyn, SD – žemyn) parenkama pagal konkretų vožtuvą.

Dažniausios klaidos keičiant pavarą

Dauguma problemų atsiranda ne dėl brokuotos pavaros, o dėl to, kad ji nesuderinta su likusia sistema.

– Užsakoma „tokia pat“ nepatikrinus lipduko. Išoriškai vienodos pavaros gali būti 230 V ir 24 V arba tripozicinės ir moduliacinės.

– Valdiklyje paliekamas senas eigos laikas. Valdiklis „mano“, kad vožtuvas atidarytas, nors jis tik pusiau, ir temperatūra svyruoja.

– Į Y1 ir Y2 paduodama įtampa vienu metu. Pavara negali judėti į abi puses, gali perkaisti ar sugesti, todėl valdiklio išėjimai turi būti tarpusavyje blokuojami.

– Pavara nesuderinta su vožtuvu. Jos jėga ir eiga turi atitikti vožtuvo dydį ir slėgio skirtumą, o senesniems vožtuvams kartais reikia adapterio.

– Moduliacinei pavarai neatlikta adaptacija. Po montavimo pavara turi „išmokti“ vožtuvo eigą, o DIP jungikliais reikia nustatyti signalo ruožą ir veikimo kryptį.

– Sumaišyti G ir G0. Kai kelios 24 V pavaros ir valdiklis maitinami iš vieno transformatoriaus, G0 turi būti bendras visiems, kitaip galima sugadinti valdiklio išėjimą.

– 0–10 V kabelis tiesiamas kartu su 230 V kabeliais. Signalas renka trikdžius ir pavara ima „drebėti“, todėl jam geriau naudoti atskirą, ekranuotą kabelį.

Vožtuvas, pavara ir valdiklis – vienas komplektas

Pavara retai būna atskiras sprendimas. Ji turi tikti ir vožtuvui, ir valdikliui, o karšto vandens grandinėje – dar ir saugos reikalavimams.

Ypač tai svarbu keičiant seną valdiklį. Dalyje šilumos punktų dar dirba morališkai pasenę TAC TA2221 ar TA2222 valdikliai, kuriuos galima pakeisti, pavyzdžiui, Ouman A203. Esami laidai ir jutikliai dažnai tinka be papildomų keitimų.

Vis dėlto prieš keičiant verta patikrinti, ar naujo valdiklio išėjimai tinka esamoms pavaroms. Tas pats klausimas kyla renkantis ir Danfoss ECL, Siemens RVD ar kitus valdiklius.

Prieš užsakant naują pavarą ar valdiklį verta turėti keturis dalykus:

– senos pavaros ir valdiklio lipdukų nuotraukas;

– vožtuvo modelį ir skersmenį (DN);

– informaciją, prie kokių valdiklio išėjimų prijungta pavara;

– ar vožtuvas reguliuoja šildymą, ar karštą vandenį.

Su šiais duomenimis tinkamą pavarą, vožtuvą ar visą automatikos komplektą galima parinkti per kelias minutes, o ne bandymų būdu objekte. Juos verta iš karto atsiųsti tiekėjui – tai sutaupo ir laiko, ir klaidingų užsakymų.
