Išardomo plokštelinio šilumokaičio surinkimas ir montavimas

Išardomo plokštelinio šilumokaičio surinkimas ir montavimas šilumos punkte

Išardomas plokštelinis šilumokaitis (angl. gasketed plate heat exchanger) yra vienas efektyviausių sprendimų šilumos punktuose, kai reikalingas aukštas šilumos perdavimo efektyvumas ir galimybė įrenginį aptarnauti.

Šiame straipsnyje pateikiama aiški praktinė logika:

kaip formuojamas plokščių paketas kaip teisingai surinkti šilumokaitį kaip jį montuoti objekte kokių klaidų vengti

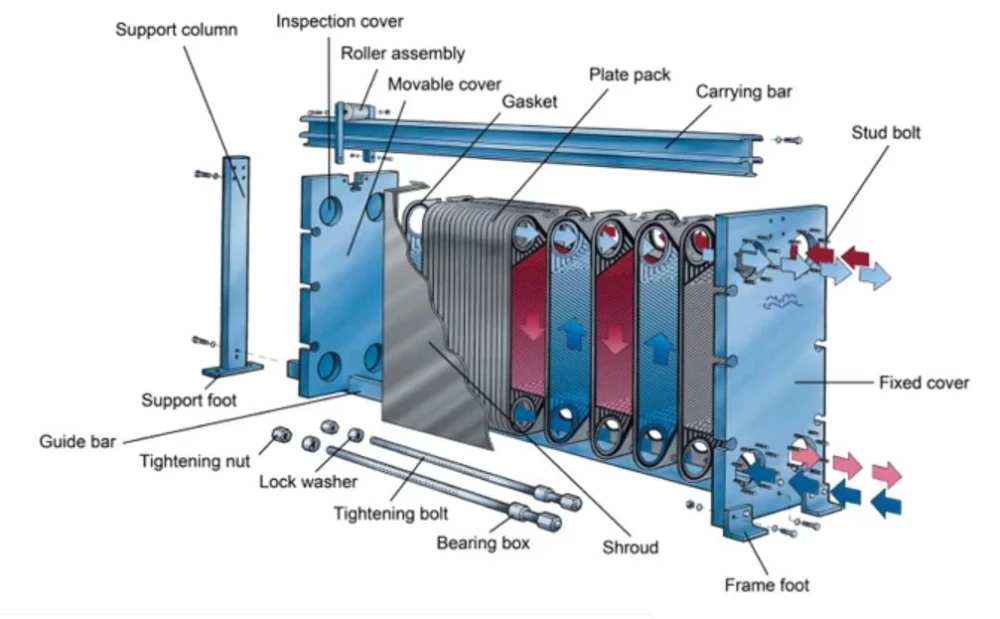

Pagrindiniai elementai:

rėmas (frame)

prispaudimo plokštė (pressure plate)

kreipiančiosios (guide bars)

sriegiai / veržimo strypai (tie bolts)

šilumos perdavimo plokštės tarpinės (gaskets)

Plokštės sudaro paketą, kuriame srautai teka pakaitomis – tai leidžia pasiekti aukštą šilumos perdavimo koeficientą.

Montavimo logika objekte:

1. Pastatymas

ant stabilaus pagrindo paliekama vieta išardymui (labai dažna klaida) užtikrinamas priėjimas aptarnavimui

2. Pajungimas

naudojamas priešpriešinis srautas (counterflow) – maksimalus efektyvumas rekomenduojama įrengti: filtrus prieš šilumokaitį uždarymo sklendes drenažą oro išleidimą lanksčias jungtis (vibracijai)

3. Hidrauliniai reikalavimai

laikytis projektinių srautų vengti per didelio slėgio kritimo užtikrinti vienodą paskirstymą

Paleidimas

Paleidimas turi būti atliekamas kontroliuojamai:

Lėtas užpildymas Oro pašalinimas Slėgio stabilizavimas Temperatūrų patikrinimas

Staigus paleidimas gali pažeisti plokštes arba tarpines.

Dažniausios klaidos

nepalikta vietos išardymui sumaišyta plokščių seka neteisinga srauto kryptis nėra filtrų → greitas užsinešimas neteisingas suspaudimas per greitas paleidimas

Praktinė išvada

Išardomas plokštelinis šilumokaitis yra efektyvus, bet reikalauja tikslumo:

teisingas plokščių surinkimas tikslus suspaudimas tvarkingas montavimas šilumos punkte

Jei laikomasi šių principų, įrenginys:

dirba maksimaliai efektyviai lengvai aptarnaujamas turi ilgą tarnavimo laiką
